Mitsubishi
MV1200R Connect

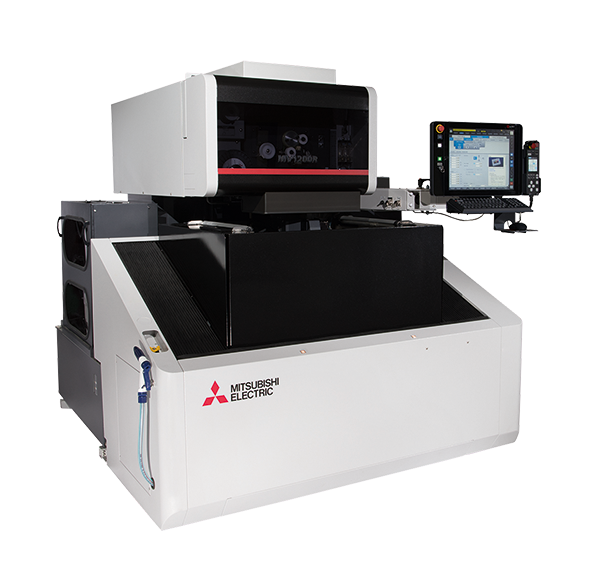

Präzisions - Drahterodiersystem MV1200R Connect

  • ODS - Optical Drive System
  • Tubular-Direktantriebe in XYUV-Achsen
  • Linearmaßstäbe in XYUV-Achsen
  • Kollisionsschutz XYUVZ-Achsen
  • Intelligent AT - Automatische Drahteinfädelung für Drahtdurchmesser 0,10 - 0,3 mm
  • Automatische Feinlochsuchfunktion
  • Easy 3D-Setup Werkstück-Lageerfassung
  • 5 gesteuerte Achsen - vorbereitet für weitere Achsen
  • PFC - Precise Finish Circuit
  • H-FS - Schlichtstufe
  • LLS - Long Life System
  • 10 kg-Drahtstation
  • 4-Seiten-Rahmentisch - gehärtet
  • Drahtausrichtblock
  • Drahtzerhacker
  • Kompressorkühler



Mitsubishi Electric Steuerung M800 D-CUBES:

  • 19“ Full-Touch Monitor mit Gestensteuerung
  • Handpilot mit konfigurierbarem LCD-Display
  • Job-Planer inkl. Job-Unterbrechungsfunktion
  • 3D CamMagic on board
  • Einlesen von 3D Parasolid, 2D DXF / DWG
  • Grafikcheck: 3D, Vorder- und Seitenansicht und Draufsicht
  • Betriebs- und Wartungsdatenausgabe inklusive
  • Schnittstellen: Ethernet TCP-IP, 2 x USB Port
  • Corehold Technologie



Grundspezifikationen:

Maschinenbau-Konzept

Hybrid-Bauweise

Verfahrwege X Y Z

400 x 300 x 220 mm

Verfahrwege U V

120 x 120 mm

Maximale Werkstückabmessungen

810 x 700 x 215 mm

Maximales Werkstückgewicht

500 kg
